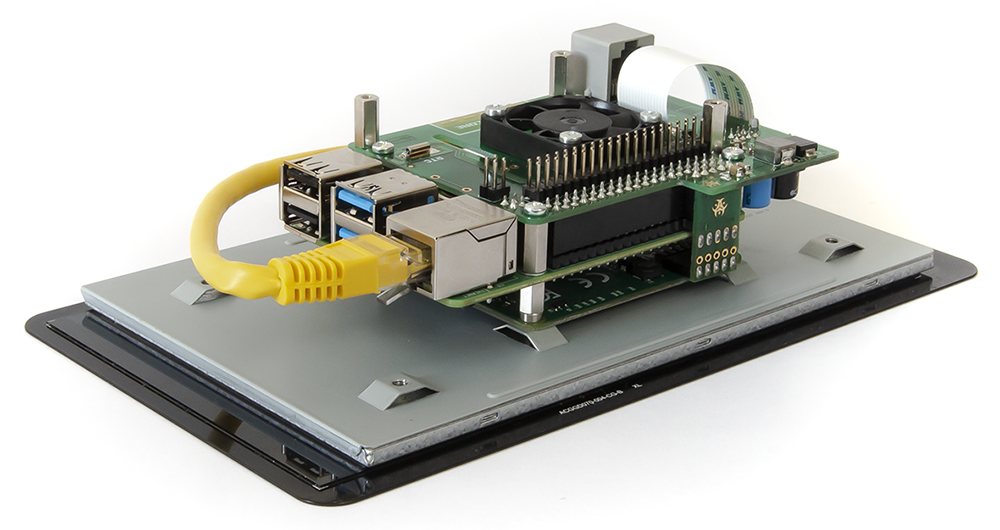

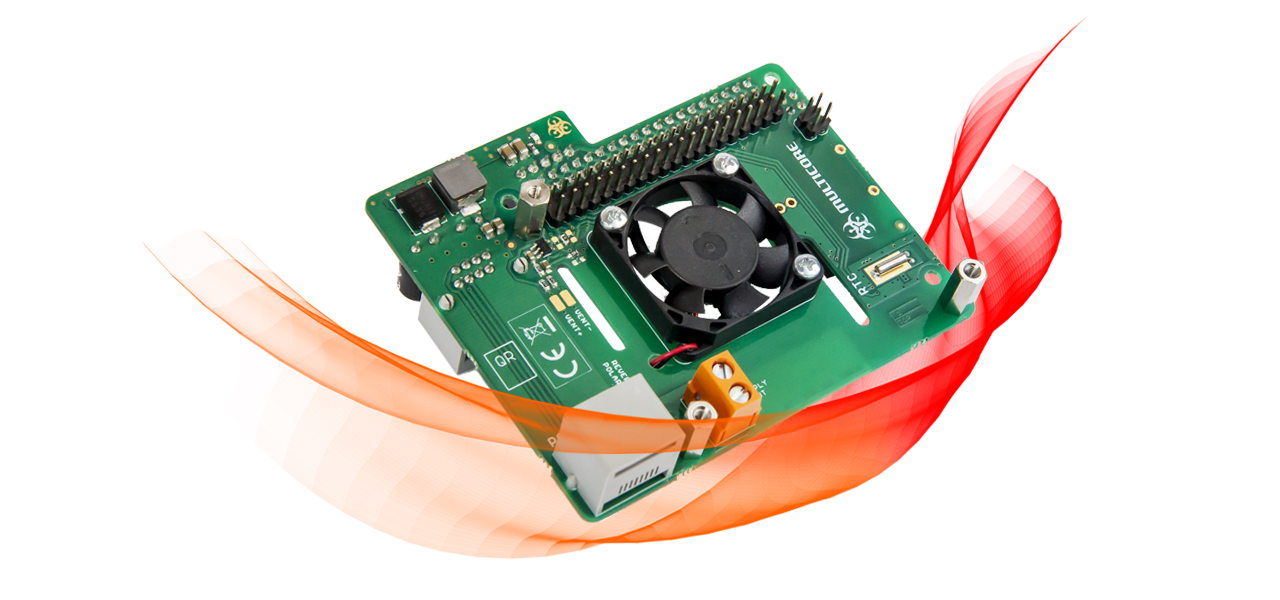

Nízká výška zástavby, jednoduchá a efektivní montáž, dobrý přistup, možnost další nádstavby, to a další vychytávky byly cílem našeho designu.

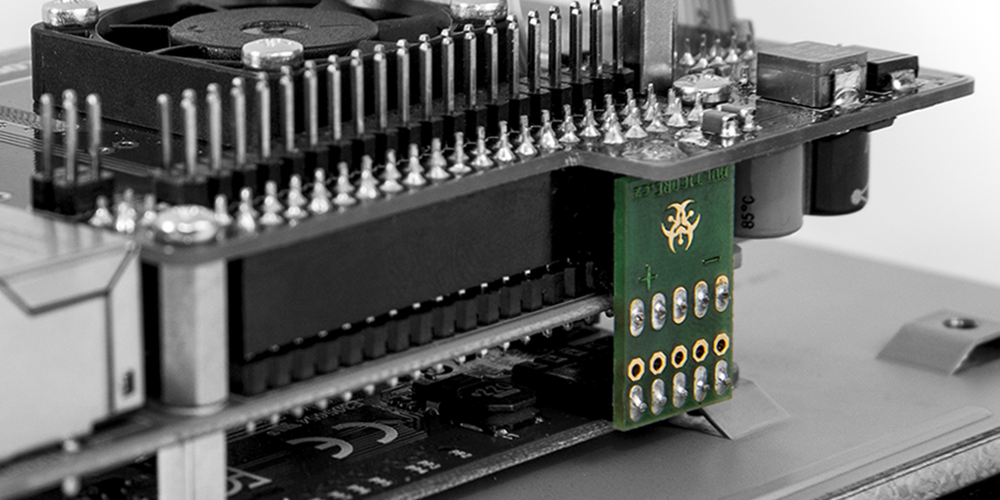

Součástí této desky je integrované patentované řešení mcSMART zajišťujíci napájení displaje bez dalšich kabelů a využití pinů hlavniho konektoru. Toto řešení zajištuje pohodlnout a rychlou montáž.

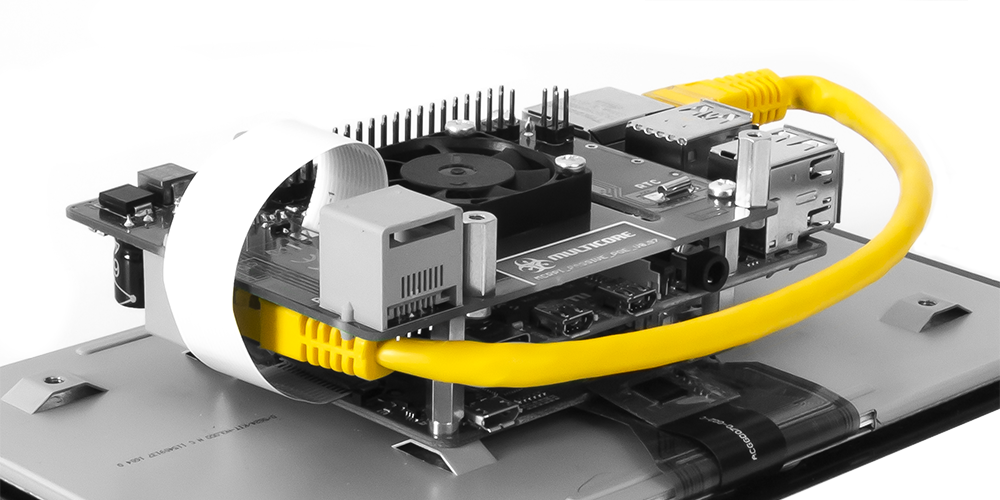

Pasivní POE rěsění je jednoduché, ale je trěba vyřešit oddělení napájení od dat. Zde jsme vytvořili uživatelsky jednoduchou a opět konstrukčně minimalistické řešeni, za pomocí standardního datového kabelu s koncovkami RJ45 na obou stranách.

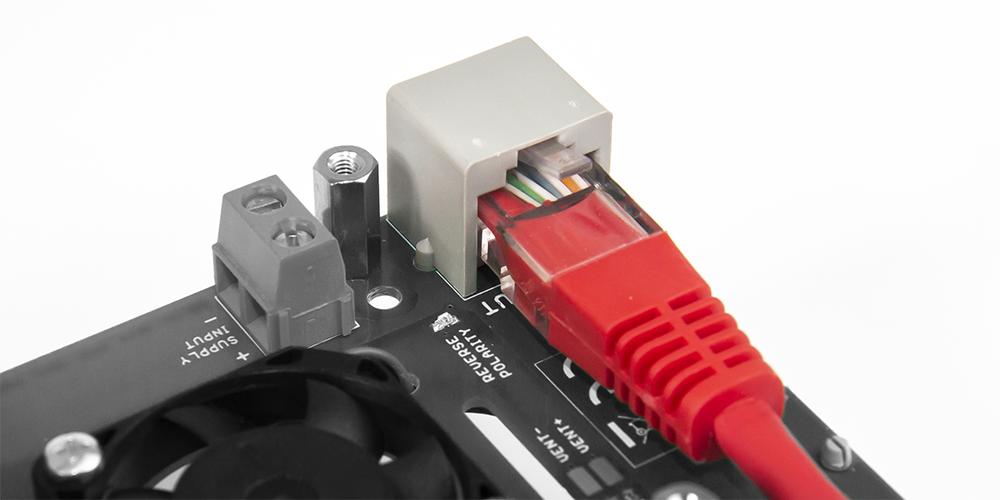

Zajistění napájení z pasivniho poe vstupu je jednim z hlavních úkolů tohoto produktu. Pro tuto funkci slouží konektor RJ45 ze strany ventilátoru viz obrázek. Zajištuje se tak jednoduchá montáž elektroinstalace. Napájecí zdroj je primárně stavěn na napájecí napětí 12 a 24V s maximálním vstupem až do 48V.

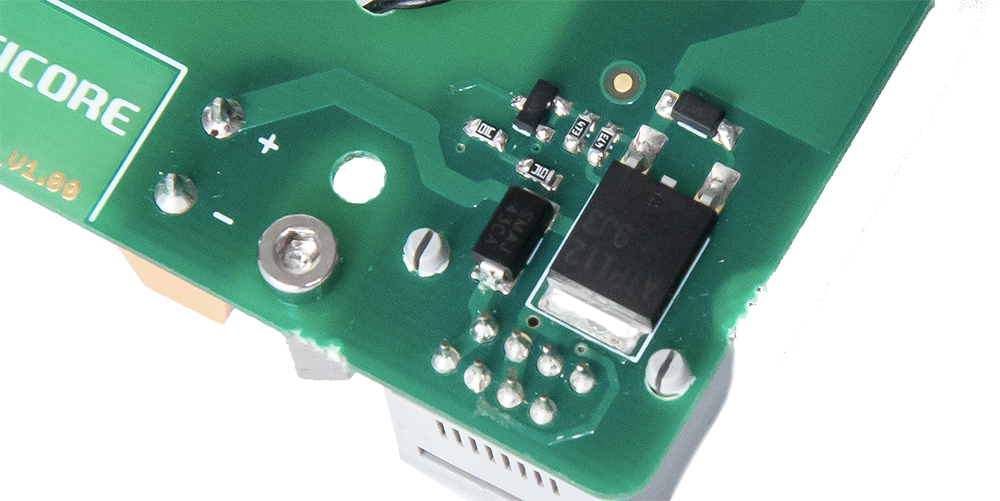

Součástí našeho řešení je ochrana proti přepólování. Špatná polarita vstupního napájení je indikována červenou led diodou. Tato signalizace slouží zároveň jako indikace přítomnosti střídavého napětí, které je taktéž nežádoucí.

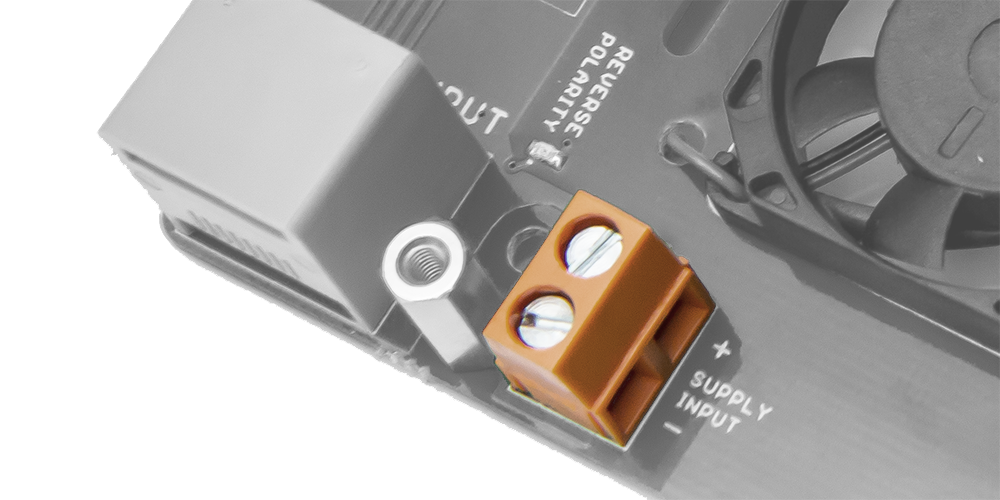

Deska je osazena konektorem, který umožňuje dvě využití. První slouži pro externí napájeni celého systému, například pro využití v rozvaděcích a komunikaci přes WiFi. Druhé využití je pro vyvedení pasivniho napéjení z POE pro jiné periferie.

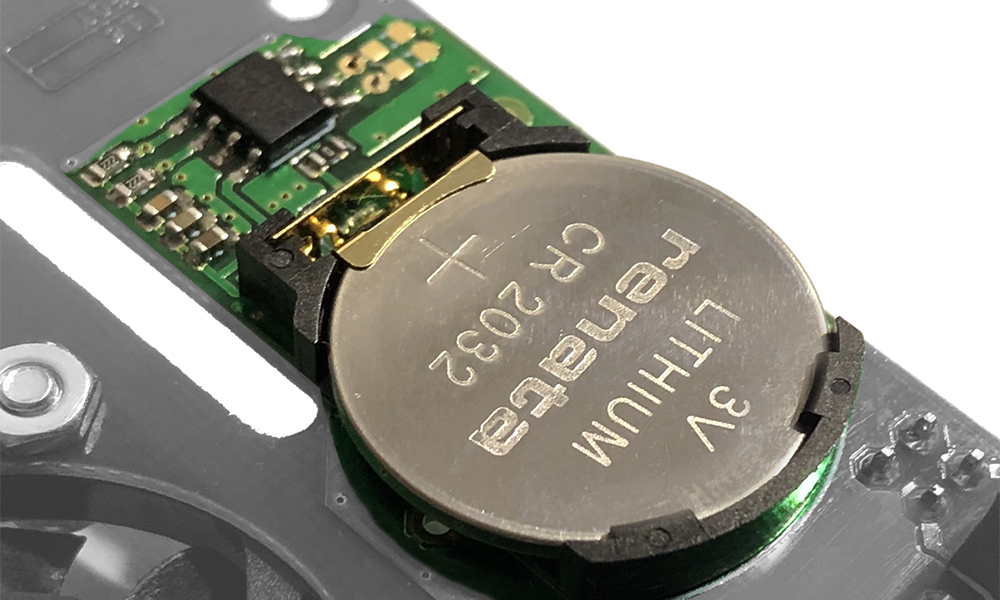

Realtime clock neboli hodiny reálného času jsou nedílnou součástí průmyslových aplikací a zároveň chybějící článek produktu raspberry pi. Ztratit pojem o čase v průmyslových aplikacích je velký problém a proto ho naše řešení doplňuje. Nechybí také standardní výměnná baterie CR2032, zajišťující aktualizaci času i ve vypnutém stavu.

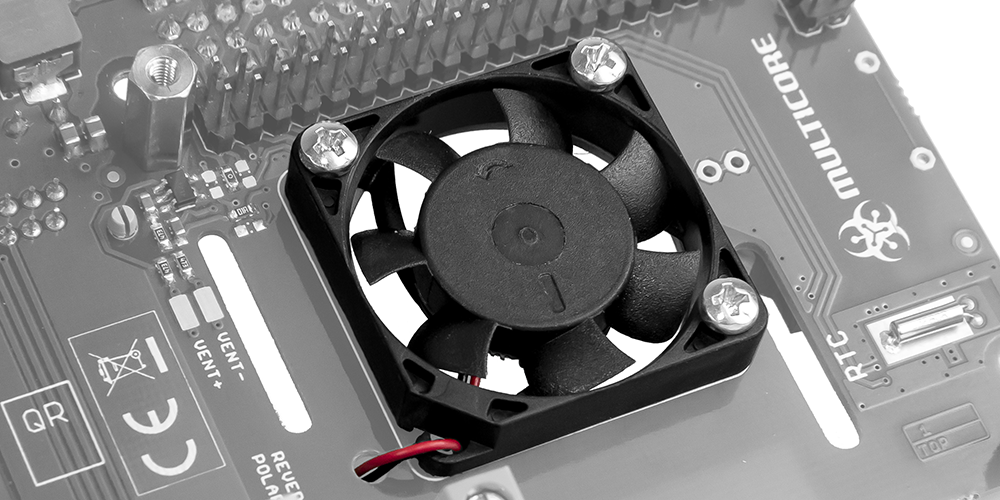

Pro aktivní chlazení sloužicí pro chlazení ve vyššich a dlouhodobých zátěžich jsme zvolili tichý a bezůdržbový ventilátor maglev. Maglev je systém kdy rotor je unášen na bezkontaktním magnetickém poli. Pro jeho řízení slouží procesorem plynule nastavitelný lineární zdroj napětí aby nedocházelo k nesprávnému řízení a snižování životnosti. Na tento výstup je tak možné připojit i ventilátor který nepodporuje přimé pwm řizení.

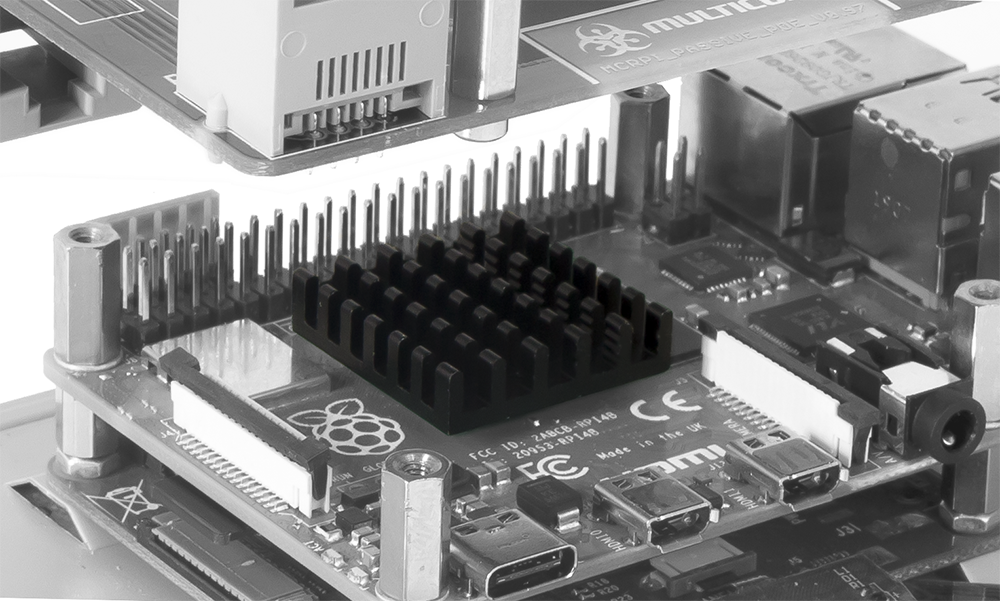

Pasivní chladič zvyšující tepelnou kapacitu procesoru je nedílnou součastí našeho produktu v balení. Zajišťuje zvýšenou odolnost procesoru proti zahřívání v dynamické zátěži a zajišťuje tak tichý a hladký chod celého chladícího systému. Jeho velikost je vyvážením mezi plochou a nízkou zástavbou.

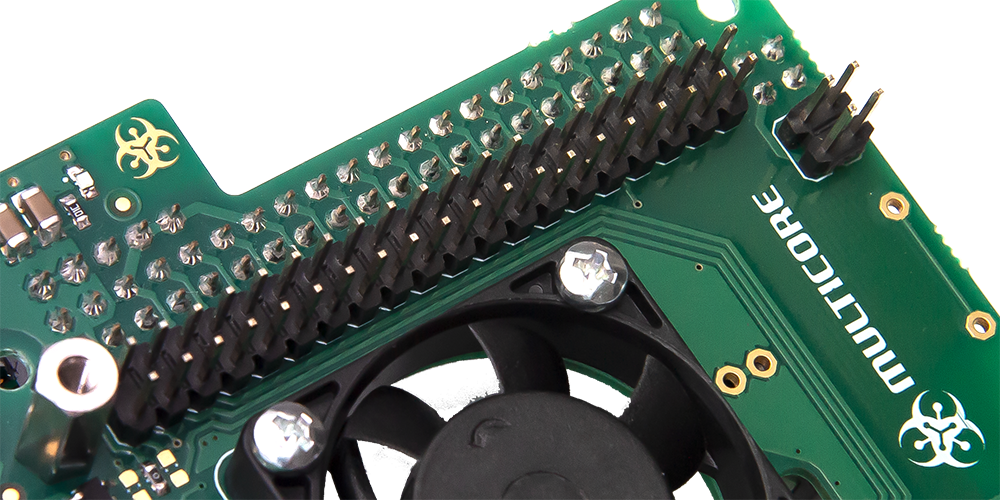

Plnohodnotný průchozí 40-ti pinový výstupní konektor slouží pro připojení dalších rozšířujících desek určené pro Raspberry Pi. To umožňuje plné využití systému v jakémkoliv již navrženém projektu.

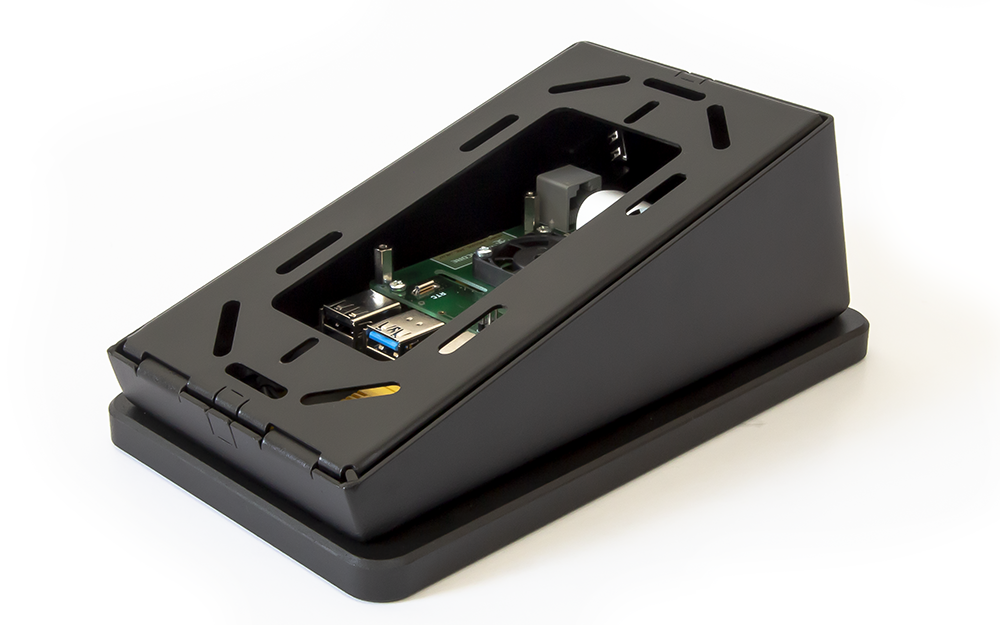

I když jsou produkty nabízené pro širší využití zvlášť, mnoho z nich bylo vyvinuto společně, aby spolu tvořili ideální a komplexní spojení pro jakoukoliv koncovou aplikaci. Pokud máte pochybnost nebo vás bude zajímat spojení konkrétních produktů, tak nám napište.
